Hướng dẫn cơ bản về máy cưa băng cột đôi: Loại, tính năng và ứng dụng

Giới thiệu về Máy cưa băng cột đôi

Bối cảnh của ngành sản xuất hiện đại luôn được thúc đẩy bởi nhu cầu về tốc độ, độ chính xác và khả năng xử lý các vật liệu ngày càng cứng và phức tạp. Trọng tâm của khả năng công nghiệp này là một thiết bị quan trọng: máy cưa băng cột đôi. Những cỗ máy đáng gờm này không chỉ đơn thuần là công cụ để cắt kim loại; chúng là những tuyệt tác kỹ thuật được thiết kế để giải quyết các hoạt động cắt đòi hỏi khắt khe nhất với độ ổn định và độ chính xác vững chắc. Chúng đại diện cho đỉnh cao của công nghệ tách vật liệu quy mô lớn, khác biệt với các biến thể máy cưa băng đơn giản hơn thông qua thiết kế kiến ​​trúc vượt trội về cơ bản. Nhu cầu về kích thước thành phần lớn hơn và việc sử dụng các vật liệu ngoại lai, đặc biệt là trong các lĩnh vực có tính rủi ro cao, đã củng cố cấu hình cột đôi như tiêu chuẩn vàng cho việc chuẩn bị nguyên liệu nặng.

Định nghĩa ngắn gọn máy cưa băng cột đôi.

A cưa vòng cột đôi được xác định chủ yếu bởi cấu hình cấu trúc của nó. Không giống như máy cưa thông thường hoặc máy cưa một cột trong đó khung cưa chỉ được đỡ ở một bên, thiết kế cột đôi có hai cột hoặc thanh dẫn hướng chắc chắn, thường thẳng đứng, hỗ trợ và dẫn hướng một cách cứng nhắc cho khung cưa khi khung cưa di chuyển theo chiều dọc hoặc chiều ngang qua phôi. Cấu hình này, thường có cấu trúc cưa khung thép gia cố chịu lực cao, đảm bảo rằng cơ cấu cắt được giữ song song và vuông góc với vật liệu được cắt trong toàn bộ hành trình. Hệ thống dẫn hướng song song này là điểm khác biệt chính, cung cấp sự hỗ trợ tối đa, giảm thiểu độ rung và đảm bảo độ chính xác tuyến tính, đặc biệt khi xử lý các khối hoặc bó vật liệu lớn.

Nguyên tắc cơ bản của bất kỳ máy cưa vòng nào là sử dụng một dải kim loại có răng liên tục—lưỡi dao—chạy trên hai bánh xe lớn, chạy bằng động cơ mô-men xoắn cao. Lưỡi dao này được căng ở mức cực cao, cho phép nó cắt xuyên qua kim loại một cách hiệu quả. Tuy nhiên, trong thiết kế tiêu chuẩn hoặc cột đơn, đầu cưa đúc hẫng có thể dễ bị lệch hoặc lực xoắn khi gặp lực cản của vật liệu cứng, lớn. Máy cưa băng cột kép giúp loại bỏ lỗ hổng này. Bằng cách đỡ đầu cắt trên hai cột được gia công chính xác và đồng bộ, toàn bộ lực cắt được phân bổ và kiểm soát hoàn hảo. Tính toàn vẹn về cấu trúc này cho phép máy tạo áp lực cần thiết mà không bị sai lệch, thực sự giành được vị trí trong danh mục thiết bị cưa băng hạng nặng. Độ chính xác được cung cấp bởi cơ chế hỗ trợ kép này là không thể thương lượng đối với các ngành công nghiệp trong đó tính toàn vẹn của vật liệu và dung sai chặt chẽ là tối quan trọng, thường làm giảm dung sai gia công cần thiết trên các chi tiết cắt.

Sự phát triển từ cấu trúc trụ đơn cơ bản đến máy cưa vòng cột đôi hùng vĩ được thúc đẩy bởi cuộc cách mạng luyện kim của thế kỷ 20. Khi các vật liệu cứng hơn, bền hơn như thép cacbon cao, hợp kim chịu nhiệt và vật liệu tổng hợp cấp hàng không vũ trụ xuất hiện, nhu cầu về một phương tiện cắt sơ bộ ổn định và mạnh mẽ trở nên quan trọng. Các thiết kế máy cưa băng ban đầu đơn giản là không thể xử lý được quy mô và độ cứng của những phôi thép mới này. Máy cưa vòng khung thép với cấu trúc cột đôi mang lại khả năng chống xoắn và uốn cần thiết, cho phép phạm vi làm việc lớn hơn và độ thẳng cắt ổn định. Độ cứng này quan trọng đến mức độ chính xác về kích thước của chi tiết cắt thường tương quan trực tiếp với độ ổn định cấu trúc của máy, khiến thiết kế cột kép trở thành yêu cầu cơ bản cho sản xuất hiện đại, tập trung vào chất lượng.

Làm nổi bật tầm quan trọng của chúng trong việc cắt kim loại nặng.

Tầm quan trọng của máy cưa vòng cột đôi trong lĩnh vực cắt kim loại hạng nặng là không thể phủ nhận. Trong các ngành công nghiệp đòi hỏi khắt khe như hàng không vũ trụ, ô tô, đóng tàu, sản xuất năng lượng và sản xuất khuôn và công cụ quy mô lớn, các bộ phận thường được rèn hoặc đúc từ hợp kim có độ bền cao, thép công cụ chuyên dụng và các vật liệu kỳ lạ như titan, Inconel và các siêu hợp kim gốc niken khác nhau. Những vật liệu này đặt ra những thách thức đáng kể trong vận hành: chúng có độ bền năng suất cao, tạo ra tải nhiệt cực cao trong quá trình cắt và yêu cầu lực tiến đặc biệt, không dao động và độ ổn định về cấu trúc để tránh mài mòn lưỡi sớm, sứt mẻ răng hoặc nghiêm trọng nhất là các vết cắt không chính xác hoặc không vuông góc.

Đây chính xác là điểm vượt trội của dải cột kép. Độ cứng vượt trội của nó cho phép đưa lưỡi dao vào phôi ở áp suất cao, nhất quán mà không có một chút độ lệch hoặc tiếng kêu nào. Khả năng giảm rung này là một lợi thế lớn so với các thiết kế kém ổn định hơn. Khi lưỡi dao kêu lạch cạch, lực tác động sẽ nhanh chóng gây ra các vết nứt vi mô ở lưỡi cắt, dẫn đến cùn nhanh, sinh nhiệt nhiều hơn và bề mặt cắt cứng hơn. Bằng cách đảm bảo đường cắt trơn tru, ổn định, máy cưa vòng hạng nặng không chỉ cắt nhanh hơn mà còn kéo dài đáng kể tuổi thọ chức năng của các lưỡi có đầu lưỡng kim hoặc cacbua đắt tiền.

Kết quả là có tác động mang tính biến đổi về hiệu quả sản xuất và hiệu quả chi phí. Độ ổn định cho phép tối ưu hóa các thông số, chẳng hạn như tốc độ tiến dao cao hơn và tốc độ lưỡi dao nhanh hơn, dẫn đến công suất nhanh hơn và giảm đáng kể thời gian xử lý. Đối với các trung tâm dịch vụ kim loại lớn và các nhà sản xuất linh kiện khối lượng lớn, khả năng chia phôi hoặc phôi lớn một cách nhanh chóng và chính xác gắn liền với lợi nhuận và thời gian giao hàng của họ. Việc đầu tư vào một chiếc cưa vòng công nghiệp chắc chắn với kết cấu cưa vòng khung thép và cấu hình cột đôi sẽ trực tiếp giúp giảm lãng phí vật liệu, chất lượng linh kiện vượt trội và dịch vụ hậu cần được sắp xếp hợp lý. Họ là những con ngựa thồ chịu trách nhiệm phá vỡ các thỏi và phôi nguyên liệu thô khổng lồ, có thể nặng vài tấn, thành các phần có thể quản lý được để gia công CNC, rèn hoặc xử lý nhiệt tiếp theo, biến chúng trở thành một yếu tố nền tảng của chuỗi cung ứng sản xuất toàn cầu. Nếu không có sự ổn định nội tại của những máy này, chi phí và thời gian liên quan đến việc xử lý các vật liệu hiện đại, hiệu suất cao sẽ rất cao, có khả năng cản trở sự đổi mới trong các lĩnh vực phụ thuộc vào các thành phần kim loại tiên tiến này.

Kể tên các loại và ứng dụng khác nhau.

Hiệu suất thành công và việc áp dụng rộng rãi máy cưa băng cột đôi đã dẫn đến một số danh mục riêng biệt và tích hợp công nghệ, điều chỉnh nguyên lý máy cưa băng lõi cho phù hợp với vô số nhu cầu công nghiệp chuyên biệt và yêu cầu về quy trình làm việc. Những khác biệt này chủ yếu xoay quanh hướng cắt và mức độ tự động hóa được tích hợp vào hệ thống điều khiển của máy.

Phân loại theo định hướng:

Máy cưa vòng cột đôi ngang: Đây là cấu hình cổ điển và phổ biến nhất cho máy cưa vòng cột kép. Khung cưa thường được đặt theo chiều ngang và lưỡi cưa di chuyển xuống dưới thành phôi được kẹp theo chiều ngang. Thiết lập này hoàn toàn phù hợp cho các hoạt động cắt số lượng lớn liên quan đến phôi thanh dài, ống, hình dạng kết cấu hoặc phôi hình chữ nhật và hình trụ lớn. Sự sắp xếp theo chiều ngang cho phép trọng lực hỗ trợ quá trình cắt trong khi các cột kép quản lý áp suất cấp liệu hướng xuống đáng kể cần thiết để vận hành cưa vòng cắt kim loại hiệu quả trên đường kính lớn. Chúng là tiêu chuẩn cho các trung tâm dịch vụ kim loại và xử lý vật liệu sơ cấp trong hầu hết các ngành công nghiệp nặng.

Máy cưa vòng cột đôi dọc: Mặc dù ít phổ biến hơn đối với việc cắt phôi theo đường thẳng, khối lượng lớn, nhưng cấu hình thẳng đứng lại không thể thiếu để cắt các tấm lớn, dày, các cấu hình thép kết cấu hoặc để thực hiện các vết cắt đường viền hoặc "xẻng" chuyên dụng trên phôi. Trong thiết kế này, phôi thường nằm cố định trên bàn và cụm lưỡi dao di chuyển theo chiều dọc dọc theo các cột, mang lại khả năng cắt chính xác cho các bộ phận có kích thước vật liệu hạn chế chuyển động. Chúng thường được sử dụng như một quy trình sơ bộ để tách vật liệu tấm lớn trước khi đưa vào cắt plasma hoặc laser.

Phân loại theo Tự động hóa và Công nghệ:

Máy cưa vòng cột đôi tự động CNC: Việc tích hợp Điều khiển số máy tính (CNC) về cơ bản đã thay đổi khả năng của máy cưa băng cột đôi. Máy cưa vòng CNC cho phép cắt kim loại hoàn toàn tự động. Người vận hành lập trình các kích thước mong muốn, trình tự cắt và loại vật liệu, đồng thời máy quản lý toàn bộ quy trình: lập chỉ mục vật liệu, kẹp, thông số cắt và xả vật liệu. Mức độ tự động hóa này rất cần thiết cho việc sản xuất hàng loạt với số lượng lớn, lặp đi lặp lại và có độ chính xác cao. Nó đảm bảo khả năng lặp lại đặc biệt và giảm đáng kể nguy cơ lỗi do người vận hành, cho phép thực hiện các đường cắt lồng nhau phức tạp và tối ưu hóa việc sử dụng phôi. Việc tích hợp kỹ thuật số của máy cưa vòng CNC cho phép nó giao tiếp với các hệ thống quản lý nhà máy (MES/ERP), cho phép tích hợp liền mạch vào hệ sinh thái sản xuất Công nghiệp 4.0.

Máy cưa vòng cột đôi thủy lực: Mặc dù gần như tất cả Máy cưa băng cột kép hạng nặng sử dụng thủy lực để kẹp và cấp liệu, sự nhấn mạnh cụ thể vào máy cưa vòng thủy lực làm nổi bật vai trò quan trọng của công nghệ này. Hệ thống thủy lực không chỉ dành cho sức mạnh vũ phu; chúng rất quan trọng để cung cấp năng lượng trơn tru, được kiểm soát tốt và có thể điều chỉnh được. Công suất được kiểm soát này rất cần thiết để quản lý lực cản khác nhau gặp phải khi cắt các mặt cắt vật liệu khác nhau hoặc chuyển đổi giữa các pha vật liệu cứng và mềm hơn. Hệ thống giảm chấn thủy lực vượt trội đảm bảo tốc độ tiến dao ổn định, không bị giật, đây là điều tối quan trọng để đạt được tuổi thọ lưỡi dài và bề mặt cắt chất lượng cao. Máy cưa vòng cột kép chất lượng cao sẽ luôn có hệ thống thủy lực phức tạp để ứng dụng lực chính xác và được quản lý.

Bối cảnh ứng dụng mở rộng của máy cưa vòng cột đôi nói lên độ tin cậy và tính linh hoạt của nó. Nó bao gồm các quy trình quan trọng như chuẩn bị các trục tuabin khổng lồ trong ngành sản xuất điện, cắt các khung thép dày và tấm giáp cho các dự án xây dựng và quốc phòng, cũng như cắt các phần nhôm lớn và thép chuyên dụng cho nhu cầu khắt khe của ngành hàng không vũ trụ. Hơn nữa, trong lĩnh vực tái chế và xử lý phế liệu, tính ổn định và sức mạnh vốn có của cấu hình cưa vòng công nghiệp cho phép phân chia nhanh chóng và hiệu quả các bộ phận lớn, khó xử lý, góp phần đáng kể vào việc quản lý tài nguyên. Thiết kế cơ bản của chúng đảm bảo rằng chúng không chỉ được sử dụng để cắt thô mà còn thường được sử dụng trong các ứng dụng trong đó chất lượng và độ vuông góc của mặt cắt rất quan trọng cho các bước gia công có độ chính xác cao tiếp theo, nhờ đó giảm thiểu nhu cầu hoàn thiện sau cắt rộng rãi và tối đa hóa hiệu quả quy trình tiếp theo. Sự kết hợp giữa cấu trúc máy cưa vòng khung thép cứng cáp và khả năng tự động hóa thông minh khiến máy cưa vòng cột đôi hiện đại trở thành một tài sản không thể thiếu.

Máy cưa băng cột đôi là gì?

Máy cưa băng cột đôi là một loại máy cưa băng cắt kim loại chuyên dụng, được thiết kế rõ ràng để đáp ứng các nhu cầu khắt khe về xử lý vật liệu mật độ cao, quy mô lớn trong môi trường sản xuất hiện đại. Để thực sự đánh giá cao kỹ thuật tiên tiến của thiết kế cột đôi, trước tiên người ta phải hiểu cơ chế cơ bản của toàn bộ danh mục cưa vòng. Chiếc máy này thể hiện một bước nhảy vọt về công nghệ quan trọng so với các phương pháp cắt thông thường, mang lại độ ổn định và độ chính xác vô song cần thiết cho những thách thức về vật liệu ngày nay.

Giải thích chức năng cốt lõi của máy cưa băng

Ở cấp độ cơ bản nhất, máy cưa vòng là một thiết bị cắt sử dụng một vòng kim loại linh hoạt, liên tục có răng—lưỡi cưa—kéo ​​căng giữa hai hoặc nhiều bánh xe. Lưỡi dao này, di chuyển theo một hướng tuyến tính liên tục, thực hiện hành động cắt. Chức năng cốt lõi khác với cưa chuyển động tịnh tiến hoặc cưa tròn, mang lại một số lợi thế vốn có. Chuyển động tuyến tính, liên tục của lưỡi dao đảm bảo rằng việc cắt luôn được thực hiện bởi một bộ răng mới, dẫn đến việc thoát phoi hiệu quả cao và giảm đáng kể sự sinh nhiệt trên mỗi răng. Thao tác cắt đồng đều, mượt mà này rất cần thiết để đạt được bề mặt cắt chất lượng cao và tối đa hóa tuổi thọ của lưỡi cắt, đặc biệt khi xử lý các hợp kim cứng. Tốc độ cắt và tốc độ tiến dao là hai biến số chính được điều khiển bởi người vận hành hoặc hệ thống cưa vòng CNC của máy.

Quy trình cơ bản của tất cả các loại cưa vòng bao gồm việc cố định phôi trong một cụm êtô chắc chắn và sau đó đưa lưỡi dao liên tục xuyên qua vật liệu cho đến khi đạt được sự tách biệt. Trong máy cưa vòng công nghiệp, công suất lớn cần thiết để dẫn động lưỡi cưa ở tốc độ cao và duy trì lực căng lớn được cung cấp bởi động cơ chính mô-men xoắn cao. Hiệu suất tổng thể của quá trình cắt phụ thuộc rất nhiều vào độ chính xác của dẫn hướng lưỡi cắt, giúp giữ cho lưỡi dao hẹp không bị xoắn hoặc lệch dưới tải trọng cắt lớn. Chức năng cốt lõi này, khi áp dụng cho các ứng dụng cưa băng hạng nặng, đòi hỏi một cơ chế có khả năng quản lý các lực động cực lớn mà không ảnh hưởng đến độ chính xác hình học của vết cắt. Đây là nơi độ cứng kết cấu của cấu hình cột đôi không chỉ có lợi mà còn hoàn toàn không thể thiếu. Máy cưa một cột tiêu chuẩn, được thiết kế cho các nhiệm vụ nhẹ hơn, đơn giản là thiếu khối lượng cấu trúc và hỗ trợ dẫn hướng để duy trì độ vuông góc khi gặp một khối thép cường độ cao lớn, rắn chắc, thường dẫn đến các đường cắt không chính xác, côn hoặc không vuông góc, đòi hỏi quá trình xử lý hậu kỳ tốn kém.

Giải thích chi tiết về cấu trúc cột đôi và ưu điểm của nó

Cấu trúc cột đôi là đặc điểm nổi bật và ưu điểm nổi bật của máy cưa vòng cắt kim loại hiện đại được thiết kế cho khối lượng lớn. Đặc điểm kiến ​​trúc này bao gồm hai cột dẫn hướng lớn, theo chiều dọc hoặc chiều ngang tạo thành một khung ổn định, bất động. Đầu cưa, mang bánh dẫn động và bánh xe chạy không tải, lưỡi cưa và dẫn hướng lưỡi cưa, được lắp và dẫn hướng chính xác dọc theo hai cột này. Nguyên tắc thiết kế này đạt được điều mà hệ thống một cột không thể: hỗ trợ tuyệt đối, vững chắc cho cơ cấu cắt trong toàn bộ hành trình cắt, bất kể kích thước hoặc mật độ của vật liệu được xử lý.

Ưu điểm cốt lõi của thiết kế máy cưa vòng cột kép này là loại bỏ hiện tượng lệch, xoắn và rung. Trong các thiết kế cột đơn thông thường, đầu cắt được đúc hẫng, nghĩa là nó mở rộng ra từ một điểm đỡ duy nhất. Khi tác dụng tải trọng cắt lớn, cấu trúc đúc hẫng này tự nhiên sẽ uốn cong hoặc xoắn ra khỏi đường thẳng. Dải cột đôi giúp vô hiệu hóa hoàn toàn mômen uốn này bằng cách phân bổ các phản lực một cách đối xứng trên hai cột có khoảng cách rộng rãi và có độ cứng cao. Điều này cho phép máy tận dụng áp suất nạp cao hơn nhiều và lưỡi dao nặng hơn cần thiết cho hoạt động cưa băng hạng nặng, đặc biệt là trên các vật liệu khó cắt, chẳng hạn như hợp kim niken hoặc phôi titan lớn.

Độ cứng được cung cấp bởi kết cấu cưa vòng khung thép và các cột kép mang lại một số lợi ích vận hành có thể đo lường được. Thứ nhất, nó đảm bảo độ vuông góc của vết cắt vượt trội, nghĩa là mặt cắt vuông góc với phôi trong phạm vi dung sai cực kỳ chặt chẽ, thường tốt hơn 0,002 inch trên mỗi inch vết cắt. Thứ hai, khả năng giảm rung giúp kéo dài tuổi thọ của lưỡi dao một cách đáng kể, giảm chi phí và thời gian ngừng hoạt động liên quan đến việc thay lưỡi dao. Thứ ba, tính toàn vẹn về cấu trúc được nâng cao cho phép tích hợp các hệ thống điều khiển và tự động hóa phức tạp. Tốc độ tiến dao được quản lý bởi hệ thống cưa vòng thủy lực chính xác, có thể được tối ưu hóa triệt để vì cấu trúc máy có thể xử lý các lực tổng hợp một cách đáng tin cậy. Sự kết hợp giữa cấu trúc cứng nhắc và khả năng điều khiển chính xác này cho phép cắt kim loại tự động thực sự hiệu quả, khiến biến thể cưa vòng CNC của máy cột đôi trở thành lựa chọn tối ưu cho việc chuẩn bị nguyên liệu chính xác, khối lượng lớn. Độ tin cậy của cấu trúc này dưới tải trọng nặng, liên tục là lý do tại sao máy cưa vòng cột đôi vẫn là thiết bị cần thiết trong các lĩnh vực yêu cầu xử lý vật liệu liên tục, có độ chính xác cao.

Khám phá các thành phần và nguyên tắc làm việc của nó.

Khả năng vận hành xuất sắc của máy cưa vòng cột đôi là chức năng của các bộ phận chuyên dụng, tích hợp hoạt động hài hòa đồng bộ, tất cả được neo giữ bởi cấu trúc máy cưa vòng khung thép cứng. Hiểu các thành phần này là chìa khóa để đánh giá cao hiệu quả của máy.

Thành phần chính:

Khung/Đầu cưa: Cụm di chuyển chính, được hỗ trợ bởi các cột kép. Nó chứa toàn bộ hệ thống truyền động lưỡi cắt. Độ ổn định của nó trên các cột là rất quan trọng để duy trì độ chính xác khi cắt.

Hệ thống truyền động lưỡi: Bao gồm động cơ chính và hộp số giảm tốc, truyền công suất cao tới bánh dẫn động. Công suất đầu ra ở đây xác định công suất của máy đối với các hoạt động cưa băng hạng nặng.

Bánh xe ban nhạc: Bánh xe dẫn động và bánh xe chạy không tải mà lưỡi dao vòng quanh. Những bánh xe này phải được cân bằng và căn chỉnh hoàn hảo để giảm thiểu độ rung và đảm bảo lưỡi dao di chuyển trơn tru.

Hướng dẫn lưỡi: Các bộ phận quan trọng nằm ngay cạnh khu vực cắt. Họ sử dụng vật liệu chèn cacbua hoặc vòng bi lăn để ổn định chính xác lưỡi dao theo chiều ngang và chiều dọc ngay trước khi nó đi vào vật liệu, đảm bảo vết cắt vẫn thẳng hoàn toàn và vuông góc. Việc bảo trì đúng cách các thanh dẫn hướng lưỡi cắt là rất quan trọng đối với chất lượng cắt.

Hệ thống Vise và Kẹp: Một hệ thống mạnh mẽ, thường được dẫn động bằng thủy lực để cố định phôi. Trong máy cưa vòng thủy lực, áp suất kẹp có thể được điều chỉnh để ngăn chặn sự di chuyển của vật liệu mà không làm biến dạng các vật liệu mềm hơn. Độ chính xác của hệ thống này là không thể thiếu để đạt được kết quả lặp lại trong quá trình cắt kim loại tự động.

Hệ thống cấp nguyên liệu: Điển hình là một bộ phận không thể thiếu của máy cưa vòng CNC. Hệ thống này sử dụng một bàn kẹp con thoi được dẫn động bằng thủy lực hoặc bằng trợ lực để lập chỉ mục chính xác vật liệu chuyển tiếp sau mỗi lần cắt, đảm bảo khả năng lặp lại cao cho quá trình xử lý hàng loạt. Điều này làm cho cấu hình cưa băng ngang đạt năng suất cao.

Hệ thống làm mát: Cần thiết cho việc quản lý nhiệt. Nó bơm trực tiếp một lượng lớn chất làm mát/chất bôi trơn vào khu vực cắt để giảm ma sát, xả phoi và ngăn ngừa hư hỏng nhiệt cho cả lưỡi dao và phôi.

Nguyên tắc làm việc:

Quá trình này được bắt đầu bởi hệ thống điều khiển cưa vòng CNC, hệ thống này quản lý toàn bộ chu trình cắt. Đầu tiên, vật liệu được định vị bằng êtô con thoi và được kẹp chặt bằng hệ thống êtô cưa vòng thủy lực. Sau khi được kẹp, động cơ chính sẽ tăng tốc lưỡi dao đến tốc độ được lập trình (SFM), được xác định bởi loại vật liệu và đặc tính của lưỡi. Cốt lõi của hoạt động nằm ở việc tiến xuống được kiểm soát, đồng bộ của khung cưa dọc theo hai cột.

các cưa vòng cột đôi sử dụng xi lanh thủy lực được điều khiển tinh vi để điều chỉnh tốc độ cấp liệu. Không giống như cấp liệu có trọng lượng không đổi, hệ thống thủy lực cho phép điều chỉnh tức thời áp suất cấp liệu dựa trên lực cản mà lưỡi dao gặp phải. Khả năng "lắng nghe" lưỡi dao và điều chỉnh lực tiến là rất quan trọng để tối ưu hóa việc cắt trên các vật liệu không nhất quán hoặc có nhiều biến đổi. Độ cứng của cấu trúc cưa băng cột kép đảm bảo rằng toàn bộ lực thủy lực chuyển trực tiếp thành lực cắt, duy trì góc vào và ra chính xác của lưỡi dao. Khi lưỡi dao xuyên qua vật liệu, hệ thống làm mát sẽ thấm vào vết cắt, đảm bảo thoát phoi nhanh chóng và nhiệt độ cắt tối ưu. Sau khi hoàn thành quá trình cắt, hệ thống thủy lực sẽ nhanh chóng nâng khung cưa, bàn kẹp mở ra, hệ thống cấp nguyên liệu sẽ lập chỉ mục phôi chuyển tiếp đến chiều dài được lập trình tiếp theo và chu trình lặp lại. Hoạt động chính xác và tích hợp đầy đủ này giúp phân biệt máy cưa vòng cột đôi với tư cách là giải pháp cưa vòng công nghiệp hàng đầu để cắt kim loại nặng.

Các loại máy cưa băng cột đôi

các foundational design of the double column band saw serves as a robust platform for numerous specialized machine configurations. These variations are engineered to meet specific manufacturing demands, primarily concerning the orientation of the workpiece and the level of automation required for the production workflow. While the core principle of dual column band saw support remains constant, the mechanical and electronic integrations define the machine’s optimal application, ranging from high-volume, straight-cut processing to complex, automated operations. Understanding these types is crucial for any operator or procurement specialist seeking the most efficient industrial band saw solution for their particular metal cutting band saw needs.

Máy cưa vòng cột đôi ngang

các horizontal band saw configuration is arguably the most prevalent and recognizable form of the double column band saw in material processing centers worldwide. Its architecture is explicitly designed for the continuous, high-volume sectioning of long, straight raw materials, such as bar stock, tubing, structural beams, and large diameter round or rectangular billets. In this configuration, the workpiece is clamped horizontally, and the saw head, guided by the twin columns, feeds vertically through the material. This orientation is highly effective because it allows the massive weight of the saw head and the cutting forces to be symmetrically applied and precisely controlled, ensuring a perfectly perpendicular cut face.

các stability inherent in the steel frame band saw construction of the horizontal band saw is critical when performing automatic metal cutting on large, tough pieces. As the blade penetrates a thick cross-section of high-alloy steel, the cutting resistance can be immense. The twin column guides prevent the twisting or deflection that would otherwise compromise the squareness of the cut, which is essential for minimizing downstream machining time. Furthermore, the horizontal design easily integrates with complex material handling systems. In many modern facilities, the machine is coupled with powered roller conveyors, automatic loading decks, and automated scrap removal systems, creating a fully continuous workflow ideal for high-throughput batch cutting. This arrangement is the backbone of metal service centers, forging plants, and major automotive component suppliers where efficiency and cut accuracy are measured across thousands of repetitions. The robust nature of these Heavy-Duty Dual Column Band Saw Machine means they can accommodate extremely wide blades capable of applying high feed pressure, maximizing material removal rates. They represent the optimal balance between brute force cutting power and micron-level guided precision, a necessary combination for serious industrial production.

Máy cưa vòng cột đôi dọc

Ngược lại với loại nằm ngang, Máy cưa vòng hai cột dọc được tối ưu hóa cho các ứng dụng mà vật liệu không thể dễ dàng lập chỉ mục hoặc tốt nhất nên cắt khi nằm phẳng. Loại máy cưa vòng cột đôi này có bàn làm việc cố định nơi vật liệu được cố định. Đầu cưa, được gắn thẳng đứng giữa các cột kép, sau đó di chuyển xuống dưới hoặc ngang qua mặt phẳng của vật liệu. Cấu hình này thường được sử dụng để cắt các vật liệu cực lớn hoặc khó sử dụng, chẳng hạn như tấm kim loại dày, các hình dạng kết cấu lớn hoặc để thực hiện các nguyên công xẻ rãnh hoặc khía khía cụ thể. Ưu điểm chính ở đây là vị trí ổn định của vật liệu. Do phôi vẫn cố định và được đỡ trên một diện tích bề mặt lớn nên độ rung được giảm thiểu và lực cắt được hấp thụ vào nền móng.

Trong khi phần lớn việc cắt kim loại tự động khối lượng lớn được thực hiện theo chiều ngang thì việc thiết lập theo chiều dọc là không thể thiếu trong các lĩnh vực chuyên ngành. Ví dụ, trong sản xuất công cụ và khuôn mẫu, nơi phải cắt các khối thép công cụ lớn, đắt tiền để tạo ra các dạng phôi, hướng thẳng đứng đảm bảo mức độ ổn định cấu trúc cao nhất trong quá trình phân tách các mặt cắt vật liệu rộng lớn. Trong ngành hàng không vũ trụ, việc cắt các vật rèn lớn, phức tạp từ các siêu hợp kim đầy thách thức thường đòi hỏi khả năng xử lý độc đáo của máy cưa vòng hạng nặng ở cấu hình thẳng đứng. Mặc dù các máy này có thể không cung cấp tốc độ xử lý thô giống như máy cưa băng ngang trên phôi thanh, nhưng tính toàn vẹn về cấu trúc và khả năng xử lý chiều rộng và chiều cao của vật liệu khiến chúng trở nên vô giá. Máy cưa vòng cột kép thẳng đứng cung cấp độ cứng cần thiết để cắt chính xác trên các kích thước vật liệu mà đơn giản là có thể áp đảo các máy nhỏ hơn, đảm bảo vị trí của nó như một công cụ cưa vòng công nghiệp chuyên dụng, thiết yếu.

Máy cưa vòng đôi cột tự động CNC

các integration of Computer Numerical Control (CNC) technology transforms the double column band saw from a powerful mechanical tool into a sophisticated, intelligent production unit. The CNC band saw is designed for maximum efficiency, minimizing manual intervention and maximizing repeatability. The "automatic" descriptor signifies that the entire sequence—from material feeding and clamping to cutting, blade retraction, and re-feeding—is executed autonomously under the precise command of a programmed controller. This control system allows the operator to input parameters such as cut length, batch quantity, material grade, and even preferred chip-load, enabling the machine to dynamically adjust its speed and feed rates throughout the cut.

các precision of the dual column band saw structure is the perfect complement to CNC automation. Because the machine’s physical structure is inherently rigid, the microscopic commands from the CNC controller are accurately translated into physical movement without deflection. This means the CNC band saw can achieve cutting accuracies and repeatability far beyond what is possible with manual or semi-automatic controls. Key features include servo-driven shuttle vises for extremely accurate material indexing, diagnostic systems that monitor blade tension and motor load, and advanced software for optimizing nested cuts or material yield. For facilities involved in high-volume production of identical parts, such as fasteners, hydraulic components, or bushings, the CNC band saw is mandatory. It facilitates true automatic metal cutting, ensuring every part in a batch of thousands is cut to the same tight tolerance, thereby significantly reducing waste and subsequent machining time. This level of automation is what distinguishes a modern industrial band saw and allows it to integrate seamlessly with automated material resource planning (MRP) and enterprise resource planning (ERP) systems, pushing manufacturing closer to the Industry 4.0 ideal.

Máy cưa vòng cột đôi thủy lực

Trong khi tất cả các Máy cưa băng cột kép hạng nặng đều sử dụng nguồn thủy lực cho các chức năng chính như kẹp và lập chỉ mục vật liệu, thuật ngữ cưa băng thủy lực thường nhấn mạnh vai trò phức tạp của hệ thống thủy lực trong việc kiểm soát tốc độ tiến dao của đầu cưa. Đây là cơ chế chịu trách nhiệm cung cấp lực cắt. Trong máy cưa vòng cột đôi cao cấp, hệ thống thủy lực không chỉ là nguồn tạo ra lực mạnh; nó là một hệ thống được tinh chỉnh cao gồm các van tỷ lệ, bộ chuyển đổi áp suất và bộ giảm chấn điều khiển chuyển động đi xuống của đầu cưa một cách cực kỳ tinh tế.

Việc kiểm soát sắc thái này rất quan trọng vì đặc tính cắt của kim loại thay đổi liên tục. Điện trở cao khi lưỡi dao lần đầu tiên đi vào vật liệu và nó thay đổi đáng kể khi lưỡi dao di chuyển qua một mặt cắt thay đổi. Hệ thống cưa vòng thủy lực chính xác, thường được kết hợp với vòng phản hồi của máy cưa vòng CNC, có thể điều chỉnh ngay lập tức áp suất cấp liệu để duy trì tải phoi tối ưu trên răng lưỡi cắt. Điều này ngăn ngừa cả quá tải và thiếu tải. Chuyển động giảm chấn, chất lỏng do hệ thống thủy lực cung cấp đảm bảo đường cắt trơn tru, nhất quán, điều này rất cần thiết để giảm thiểu độ rung và kéo dài tuổi thọ của lưỡi cacbua chi phí cao được sử dụng trong các hoạt động cưa băng cắt kim loại nghiêm túc. Hơn nữa, hệ thống thủy lực cung cấp năng lượng cho cơ cấu kẹp chắc chắn, đảm bảo vật liệu được giữ cố định trong quá trình cắt mạnh, điều này cần thiết để máy cưa khung thép phát huy được tiềm năng tối đa. Độ tin cậy và khả năng truyền lực êm ái của hệ thống cưa vòng thủy lực là nền tảng để đạt được kết quả có độ chính xác cao như mong đợi từ bất kỳ máy cưa vòng cột kép hiện đại nào dành riêng cho việc cắt hiệu suất cao. Sự kết hợp giữa độ cứng vật lý và bộ điều khiển thủy lực xác định khả năng tối ưu của máy cưa vòng công nghiệp hiện đại.

Các tính năng chính cần xem xét đối với máy cưa vòng cột đôi công suất lớn

Khi đầu tư vào dải cột đôi, người mua tiềm năng phải nhìn xa hơn kích thước và mã lực đơn thuần. Giá trị thực sự và hiệu quả của máy cưa vòng cột kép nằm ở sự tương tác tổng hợp của các tính năng tích hợp của nó. Những đặc điểm này xác định công suất thực sự của máy trong việc cắt kim loại tự động, độ chính xác bền vững và tuổi thọ hoạt động tổng thể của máy trong môi trường cưa băng có yêu cầu khắt khe. Việc lựa chọn tổ hợp các tính năng phù hợp sẽ đảm bảo máy phù hợp hoàn hảo với quy trình sản xuất, đặc tính vật liệu và khối lượng sản xuất mong muốn.

Công suất cắt

Khả năng cắt là thông số kỹ thuật chính xác định máy cưa vòng cột đôi và phải được đánh giá nghiêm ngặt. Số liệu này được xác định bởi kích thước tối đa mà máy có thể chứa và cắt về mặt vật lý. Công suất liên quan trực tiếp đến khoảng cách giữa hai cột đỡ và giới hạn hành trình thẳng đứng của đầu cưa. Do độ cứng vốn có được cung cấp bởi hai cột và kết cấu cưa vòng khung thép lớn, những máy này được thiết kế rõ ràng để xử lý phôi, vật rèn và bó mà về mặt cấu trúc, máy cưa một cột không thể xử lý chính xác.

Trong các ứng dụng cưa vòng công nghiệp, công suất không chỉ phụ thuộc vào kích thước vật lý; đó là về việc duy trì độ chính xác trên kích thước tối đa đó. Máy có công suất 30 inch phải có mặt cắt vuông góc và phẳng trên toàn bộ 30 inch. Điều này đòi hỏi khả năng chống biến dạng cực cao mà chỉ có kiến ​​trúc cưa dải cột kép mới có thể cung cấp. Hơn nữa, công suất cắt tối đa thường quyết định công suất cần thiết của động cơ dẫn động lưỡi cắt và kích thước tương ứng của lưỡi cắt. Máy có công suất lớn hơn đòi hỏi lưỡi dao rộng hơn, dày hơn để duy trì sự ổn định, đòi hỏi công suất động cơ mạnh hơn và hệ thống truyền động mạnh hơn để xử lý tải trọng cắt tăng lên và lực cản ma sát. Khi đánh giá các mô hình, điều cần thiết là phải xem xét phạm vi làm việc thực tế chứ không chỉ là khe hở tối đa theo lý thuyết. Công suất quá khổ một chút cũng có thể mang lại sự linh hoạt có giá trị cho các yêu cầu nguyên liệu trong tương lai hoặc việc chuẩn bị nguyên liệu có hình dạng kỳ lạ.

Tốc độ lưỡi

Tốc độ lưỡi dao, thường được đo bằng Feet bề mặt mỗi phút (SFM) hoặc mét mỗi phút, là thông số quan trọng quyết định hiệu quả cắt và tuổi thọ của lưỡi dao. Tính năng này phải được điều chỉnh và kiểm soát chính xác vì tốc độ cắt tối ưu thay đổi đáng kể dựa trên độ cứng, thành phần và tính chất nhiệt của vật liệu. Ví dụ, các vật liệu mềm như nhôm và hợp kim màu đòi hỏi SFM cao để hình thành chip hiệu quả, trong khi các vật liệu bền, chịu nhiệt như thép công cụ, titan và siêu hợp kim niken yêu cầu tốc độ chậm hơn đáng kể, được kiểm soát nhiều hơn để ngăn chặn sự tích tụ nhiệt quá mức, hàn vi mô và mài mòn lưỡi sớm.

Máy cưa vòng CNC hiện đại sử dụng Bộ truyền động biến tần (VFD) tiên tiến được tích hợp vào bộ điều khiển động cơ chính. Điều này cho phép điều chỉnh tức thời, liên tục tốc độ lưỡi cắt, cho phép người vận hành tinh chỉnh SFM cho hợp kim chính xác được cắt. Các mẫu máy cưa vòng cắt kim loại cao cấp còn có tính năng phản hồi vòng kín, trong đó hệ thống điều khiển có thể giám sát tải trên động cơ và điều chỉnh SFM để duy trì hiệu suất tối ưu, đặc biệt là khi chuyển đổi giữa tâm và cạnh của phôi lớn nơi điều kiện cắt thay đổi. Khả năng khớp chính xác tốc độ lưỡi cắt với lực cản cắt là nền tảng để tối đa hóa tuổi thọ lưỡi cắt và giảm thời gian cắt tổng thể, khiến tính năng này trở thành thành phần chính của quá trình cắt kim loại tự động hiệu quả và tiết kiệm chi phí.

Kích thước lưỡi

các specifications of the saw blade are intrinsically linked to the machine's structural capability and cutting performance. In a double column band saw, the structural rigidity allows for the use of wider and thicker blades, often exceeding 2 inches in width. Blade width is directly proportional to its beam strength; a wider blade is more resistant to the lateral forces that cause twisting and deflection during a deep cut. This is vital for maintaining the perpendicularity of the cut across large cross-sections.

các width and thickness of the blade are determined by the machine manufacturer and must be adhered to. Running a blade that is too narrow for a given machine and application will result in poor cut geometry and rapid failure, even on a dual column band saw. Furthermore, the choice between bimetal and solid carbide blades is dictated by the materials being cut. Carbide-tipped blades, necessary for extreme heavy-duty band saw applications on superalloys, require the ultimate stability provided by the steel frame band saw structure and precise blade guides. A quality industrial band saw will feature highly adjustable, robust blade guides located close to the material, ensuring that the wide, high-tension blade is stabilized just meters before entry, maximizing cutting accuracy and minimizing the micro-vibrations that degrade cut quality.

Hệ thống làm mát

các coolant system is far more than a simple pump; it is a critical thermal management and chip evacuation system essential for efficient metal cutting band saw operations. Its primary functions are:

Làm mát: Loại bỏ nhiệt ma sát khỏi vùng cắt, giúp ngăn ngừa hư hỏng do luyện kim đối với phôi và duy trì độ cứng của răng lưỡi cắt.

Bôi trơn: Giảm ma sát giữa lưỡi dao và vật liệu, từ đó giảm tiêu thụ điện năng và nhiệt.

Xả chip: Rửa mạnh phoi ra khỏi rãnh cắt (khe cắt), ngăn chặn việc cắt lại phoi làm giảm đáng kể tuổi thọ của lưỡi cắt và hiệu quả cắt.

Máy cưa vòng cột đôi hiệu suất cao sẽ kết hợp hệ thống làm mát ngập nước, thường có vòi phun kép, khối lượng lớn để đảm bảo chất lỏng chạm đến phần sâu nhất của vết cắt. Các hệ thống tiên tiến hơn, đặc biệt là những hệ thống hỗ trợ cắt kim loại tự động, bao gồm hệ thống băng tải chip tự động loại bỏ phoi khỏi bồn máy và gửi chúng vào thùng thu gom bên ngoài. Việc loại bỏ phoi liên tục này là bắt buộc đối với hoạt động không người lái và ngăn phoi làm tắc nghẽn khu vực cắt hoặc làm hỏng các bộ phận thủy lực. Việc tích hợp máy cưa vòng CNC cũng có thể tự động hóa việc trộn và giám sát nồng độ chất làm mát/chất bôi trơn, đảm bảo hiệu suất tối ưu cho các vật liệu khác nhau đang được xử lý.

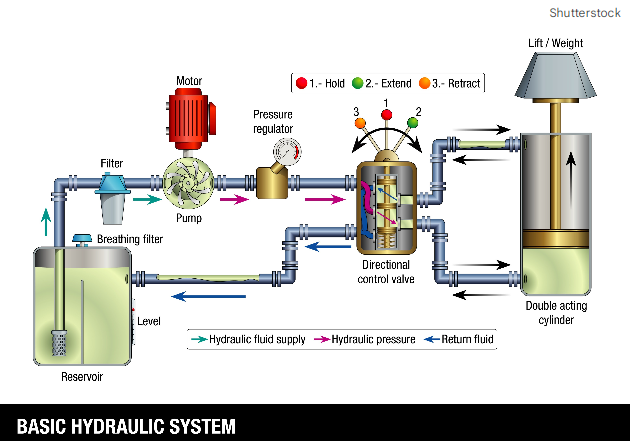

Hệ thống thủy lực

các hydraulic system is the very heart of the hydraulic band saw's operational control and power delivery. Its significance in a dual column band saw cannot be overstated, as it governs three critical areas: clamping, material feeding, and saw head feed control. For the cutting process itself, the hydraulic system manages the downward movement of the saw head and thus the feed pressure applied to the blade.

Ở các mẫu cao cấp, hệ thống có các van thủy lực tỷ lệ và cảm biến áp suất hoạt động khép kín với bộ điều khiển CNC. Điều này cho phép hệ thống điều chỉnh tức thời tốc độ tiến dao dựa trên lực cản thời gian thực mà lưỡi dao gặp phải. Bộ điều khiển thông minh này đảm bảo tải chip tối ưu, liên tục, một nguyên tắc được gọi là điều chỉnh áp suất cấp liệu xuống không đổi. Sự tinh tế trong việc cung cấp lực này là rất quan trọng để ngăn lưỡi dao không bị "cắn" quá mạnh khi bắt đầu cắt hoặc bị khựng lại khi gặp một đoạn đặc biệt cứng. Hoạt động êm ái, giảm chấn được cung cấp bởi hệ thống cưa vòng thủy lực được thiết kế tốt giúp giảm thiểu sốc và rung cấu trúc, góp phần trực tiếp vào độ hoàn thiện cắt vượt trội và kéo dài tuổi thọ dụng cụ. Hơn nữa, các thị giác thủy lực mạnh mẽ đảm bảo vật liệu vẫn được cố định tuyệt đối, điều này cần thiết để duy trì độ chính xác trong các chu kỳ cắt cưa băng tải nặng.

Điều khiển CNC

các Computer Numerical Control (CNC) system elevates the modern double column band saw to a true automated manufacturing platform. The CNC band saw is defined by its ability to execute complex cutting programs automatically, reducing reliance on constant operator oversight. A robust CNC controller offers a user-friendly interface for programming batch jobs, including multiple cut lengths from a single piece of stock, and managing material remnants efficiently.

Các khả năng chính của hệ thống CNC bao gồm:

Tối ưu hóa tham số: Lưu trữ và truy xuất các thông số cắt cho hàng trăm vật liệu và tổ hợp lưỡi cắt khác nhau.

Phản hồi chẩn đoán: Giám sát các thông số vận hành quan trọng như độ căng của lưỡi dao, tải động cơ và mức chất làm mát, đồng thời tự động dừng máy nếu phát hiện các điều kiện không an toàn.

Lập chỉ mục vật liệu: Điều khiển ê-tô con thoi hoặc servo hoặc thủy lực để định hướng vật liệu về phía trước với độ chính xác ở mức micron, đảm bảo dung sai chặt chẽ trong quá trình cắt kim loại tự động.

Kết nối mạng: Tích hợp cưa vòng công nghiệp vào mạng lưới nhà máy, cho phép giám sát từ xa, thu thập dữ liệu hiệu suất và tích hợp với hệ thống lập kế hoạch sản xuất và kiểm kê.

các intelligence of the CNC band saw ensures high repeatability and minimal scrap generation, making the machine a highly efficient component of any modern steel frame band saw based metal processing facility.

Hệ thống kẹp vật liệu

các material clamping system is the foundation of cutting accuracy. No matter how rigid the double column band saw frame is, if the material moves during the cut, the finished piece will be inaccurate. Therefore, the clamping system must be exceptionally robust, stable, and precisely controlled. In a heavy-duty band saw, this system is almost universally hydraulic, providing massive clamping force.

Các thành phần chính bao gồm êtô cố định và êtô con thoi. Ê tô con thoi rất quan trọng cho việc cắt kim loại tự động và hoạt động như bộ cấp nguyên liệu, di chuyển phôi về phía trước một cách chính xác sau mỗi lần cắt. Hàm kẹp phải được thiết kế để kẹp vật liệu ở mọi phía, đảm bảo độ ổn định, đặc biệt khi cắt vật liệu bó hoặc các hình dạng kỳ lạ. Các hệ thống hiện đại thường bao gồm khả năng chia đôi bàn kẹp, cho phép bàn kẹp chỉ mở một phần để quản lý vật liệu còn sót lại cuối cùng một cách hiệu quả hơn, từ đó giảm thiểu lãng phí vật liệu. Tính toàn vẹn của hệ thống kẹp là yếu tố cuối cùng chuyển công suất cơ học thành đường cắt chính xác và có thể lặp lại, củng cố vai trò của máy như một máy cưa băng cắt kim loại có độ chính xác cao. Lực kẹp và độ chính xác định vị phải tỷ lệ thuận với công suất cắt tổng thể của máy cưa băng cột kép.
